HONTEC è uno dei principali produttori di schede multistrato, specializzato in PCB prototipo high-mix, a basso volume e a ritorno rapido per industrie high-tech in 28 paesi.
La nostra scheda multistrato ha superato la certificazione UL, SGS e ISO9001, stiamo applicando anche ISO14001 e TS16949.
Situata inShenzhendi Guangdong, HONTEC collabora con UPS, DHL e spedizionieri di livello mondiale per fornire servizi di spedizione efficienti. Benvenuti a comprare la nostra scheda multistrato da noi. Ogni richiesta da parte dei clienti viene risposta entro 24 ore.
Scheda principale PCB di grandi dimensioni per PCB di grandi dimensioni: spessore scheda 4,0 mm, 4 strati, foro cieco L1-L2, foro cieco L3-L4, rame 4/4/4/4 oz, Tg170, dimensioni pannello singolo 820 * 850 mm. scheda principale piattaforma petrolifera: spessore scheda 4,0 mm, 4 strati, foro cieco L1-L2, foro cieco L3-L4, rame 4/4/4/4 oz, Tg170, dimensioni pannello singolo 820 * 850 mm.

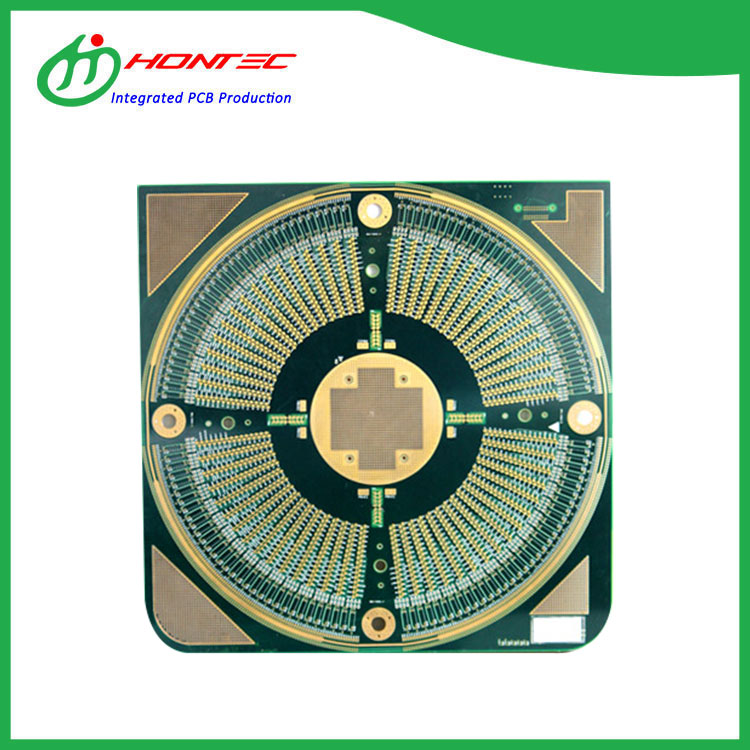

PCB di precisione multistrato - Il metodo di produzione del pannello multistrato è generalmente realizzato prima dal modello dello strato interno, quindi il substrato su un lato o su due lati viene realizzato mediante il metodo di stampa e incisione, che è incluso nello strato intermedio specificato, e quindi riscaldato, pressurizzato e incollato. Per quanto riguarda la foratura successiva, è uguale al metodo del foro passante di placcatura del pannello bifacciale.
Il PCB gold finger a 8 strati è effettivamente rivestito con uno strato d'oro sul laminato rivestito di rame mediante un processo speciale, perché l'oro ha una forte resistenza all'ossidazione e una forte conduttività.
Circuito PCB multistrato - Il metodo di produzione del pannello multistrato è generalmente realizzato prima dal modello di strato interno, quindi il substrato a uno o due lati viene realizzato mediante il metodo di stampa e incisione, che è incluso nell'interstrato designato e quindi riscaldato , pressurizzato e incollato. Per quanto riguarda la foratura successiva, è uguale al metodo del foro passante di placcatura della piastra bifacciale. È stato inventato nel 1961.
Nell'era del tocco, i PCB con schermo a condensatore sono stati applicati a varie apparecchiature industriali, come automazione industriale, terminali di stazioni di servizio, schermi per aeromobili, GPS per automobili, apparecchiature mediche, POS bancari e bancomat, strumenti di misura industriali e binari ad alta velocità , ecc. Aspetta, una nuova rivoluzione industriale si sta svolgendo. Quello che segue è un PCB con schermo a condensatore a 4 strati, spero di aiutarti a capire meglio il PCB con schermo a condensatore a 4 strati.
Nell'impermeabilizzazione PCB, uno strato di lamina di rame è legato allo strato esterno di FR-4. Quando lo spessore del rame è = 8oz, viene definito come un PCB di rame pesante 8OZ. Il pcb in rame pesante 8OZ ha eccellenti prestazioni di estensione, alta temperatura, bassa temperatura e resistenza alla corrosione, che consente ai prodotti di apparecchiature elettroniche di avere una durata più lunga e aiuta anche a semplificare le dimensioni delle apparecchiature elettroniche. In particolare, i prodotti elettronici che devono funzionare con tensioni e correnti più elevate richiedono un PCB in rame pesante da 8 OZ.
