Man mano che i sistemi elettronici diventano sempre più sofisticati, la richiesta di una maggiore densità dei componenti, una migliore integrità del segnale e una migliore gestione termica continua ad aumentare. ILPCB multistratoè diventato lo standard per applicazioni che vanno dalle infrastrutture di telecomunicazione e dai dispositivi medici all'elettronica automobilistica e ai sistemi di controllo industriale.HONTECsi è affermata come un produttore affidabile diPCB multistratosoluzioni, al servizio delle industrie high-tech in 28 paesi con competenze specializzate nella produzione di prototipi ad alto mix, a basso volume e a rotazione rapida.
Il valore di aPCB multistratosta nella sua capacità di soddisfare requisiti di instradamento complessi con un ingombro compatto. Impilando più strati conduttivi separati da materiali isolanti, queste schede forniscono piani di potenza, piani di terra e strati di segnale dedicati che lavorano insieme per mantenere l'integrità del segnale riducendo al minimo le interferenze elettromagnetiche.HONTECcombina capacità produttive avanzate con rigorosi standard di qualità per fornire prodotti PCB multistrato che soddisfano le specifiche più esigenti.
Situato a Shenzhen, nel Guangdong,HONTECopera con certificazioni tra cui UL, SGS e ISO9001, implementando attivamente gli standard ISO14001 e TS16949. L'azienda collabora con UPS, DHL e spedizionieri di livello mondiale per garantire consegne globali efficienti. Ogni richiesta riceve una risposta entro 24 ore, riflettendo un impegno verso la reattività apprezzato dai team di ingegneri globali.
Il conteggio degli strati di aPCB multistratoinfluenza direttamente sia le prestazioni elettriche che i costi di produzione. Strati aggiuntivi forniscono canali di routing dedicati che riducono la congestione del segnale e consentono una separazione netta tra circuiti analogici, digitali e di alimentazione. Per i progetti ad alta velocità, piani di terra dedicati adiacenti agli strati di segnale creano linee di trasmissione a impedenza controllata che mantengono l'integrità del segnale su tutta la scheda. Tuttavia, ogni strato aggiunto aumenta i costi dei materiali, prolunga i tempi di fabbricazione e aggiunge complessità ai processi di laminazione e registrazione.HONTECraccomanda di determinare il numero di strati in base a requisiti di progettazione specifici piuttosto che a obiettivi arbitrari. Un PCB multistrato a 4 strati spesso fornisce una densità di instradamento sufficiente per molte applicazioni offrendo allo stesso tempo vantaggi prestazionali significativi rispetto ai progetti a 2 strati attraverso piani di alimentazione e di terra dedicati. Con l'aumento della densità dei componenti o dell'aumento della velocità del segnale, diventano necessarie configurazioni a 6 o 8 strati. Per progetti con componenti con un numero di pin estremamente elevato o requisiti di instradamento complessi, HONTEC supporta conteggi di strati fino a 20 strati con tecniche di laminazione sequenziale che mantengono l'accuratezza della registrazione. Il team di ingegneri assiste i clienti nell'ottimizzazione dell'accumulo dei livelli per ottenere le prestazioni richieste senza costi inutili.
Affidabilità dentroPCB multistratola produzione richiede un rigoroso controllo di qualità in ogni fase della produzione. HONTEC implementa protocolli completi di ispezione e test progettati specificamente per la costruzione multistrato. L'ispezione ottica automatizzata verifica i modelli degli strati interni prima della laminazione, garantendo che eventuali difetti vengano rilevati prima che gli strati diventino inaccessibili. L'ispezione a raggi X conferma la registrazione degli strati dopo la laminazione, rilevando eventuali disallineamenti che potrebbero compromettere le connessioni tra gli strati. Il test di impedenza verifica che le tracce di impedenza controllata soddisfino le specifiche di progettazione, utilizzando la riflettometria nel dominio del tempo per misurare l'impedenza caratteristica attraverso le reti critiche. L'analisi della sezione trasversale fornisce una conferma visiva dello spessore della placcatura, dell'allineamento degli strati e dell'integrità del canale, con campioni prelevati da ciascun lotto di produzione. I test elettrici verificano la continuità e l'isolamento di ogni rete, assicurando che non siano presenti aperture o cortocircuiti nel PCB multistrato completato. I test di stress termico simulano le condizioni di assemblaggio, sottoponendo le schede a più cicli di rifusione per identificare eventuali difetti latenti come delaminazione o crepe a botte.HONTECmantiene registrazioni di tracciabilità che collegano ciascun PCB multistrato ai suoi parametri di produzione, supportando l'analisi della qualità e gli sforzi di miglioramento continuo.
La selezione dei materiali modella fondamentalmente le prestazioni elettriche, termiche e meccaniche di qualsiasiPCB multistrato. I materiali FR-4 standard forniscono una soluzione conveniente per molte applicazioni, offrendo stabilità termica e proprietà dielettriche adeguate per progetti generici. Per le applicazioni PCB multistrato che richiedono prestazioni termiche migliorate, i materiali ad alta Tg mantengono la stabilità meccanica alle temperature elevate incontrate durante l'assemblaggio e il funzionamento. I progetti digitali ad alta velocità richiedono materiali a bassa perdita come Isola FR408 o la serie Panasonic Megtron, che riducono al minimo l'attenuazione del segnale e mantengono una costante dielettrica costante su tutte le gamme di frequenza. Le applicazioni RF e microonde richiedono laminati specializzati di Rogers o Taconic che forniscano proprietà elettriche stabili alle alte frequenze. HONTEC lavora con i clienti per selezionare materiali che si allineano con requisiti applicativi specifici, considerando fattori quali frequenza operativa, intervallo di temperatura ed esposizione ambientale. Le costruzioni dielettriche miste combinano diversi tipi di materiali all'interno di un singolo PCB multistrato, ottimizzando le prestazioni per gli strati di segnale critici e mantenendo l'efficienza in termini di costi per gli strati non critici. Il team di ingegneri fornisce indicazioni sulla compatibilità dei materiali, garantendo che i laminati selezionati si leghino correttamente durante la laminazione e mantengano l'affidabilità per tutto il ciclo di vita del prodotto.
HONTECmantiene capacità produttive che abbracciano l'intera gamma diPCB multistratorequisiti. La produzione multistrato standard può contenere da 4 a 20 strati con vie convenzionali a foro passante e sistemi di registrazione avanzati che mantengono l'allineamento sull'intero stack. Per i progetti che richiedono una densità maggiore, le funzionalità HDI supportano via cieca, via interrata e strutture microvia che consentono geometrie di instradamento più fini e dimensioni ridotte della scheda.
I pesi in rame da 0,5 a 4 once soddisfano diversi requisiti di trasporto di corrente, mentre le opzioni di finitura superficiale includono HASL, ENIG, argento per immersione e stagno per immersione per soddisfare i processi di assemblaggio e i requisiti ambientali.HONTECelabora sia prototipi che quantità di produzione con tempi di consegna ottimizzati per la convalida ingegneristica e la produzione in serie.
Per i team di ingegneria che cercano un partner di produzione in grado di fornire prodotti affidabiliPCB multistratosoluzioni, HONTEC offre competenza tecnica, comunicazione reattiva e sistemi di qualità comprovati supportati da certificazioni internazionali.
PCB ST115G - con lo sviluppo della tecnologia integrata e della tecnologia di confezionamento microelettronica, la densità di potenza totale dei componenti elettronici sta crescendo, mentre le dimensioni fisiche dei componenti elettronici e delle apparecchiature elettroniche tendono gradualmente ad essere piccole e miniaturizzate, con conseguente rapido accumulo di calore , con conseguente aumento del flusso di calore attorno ai dispositivi integrati. Pertanto, l'ambiente ad alta temperatura influirà sui componenti e sui dispositivi elettronici. Ciò richiede uno schema di controllo termico più efficiente. Pertanto, la dissipazione del calore dei componenti elettronici è diventata un punto focale dell'attuale produzione di componenti elettronici e apparecchiature elettroniche.

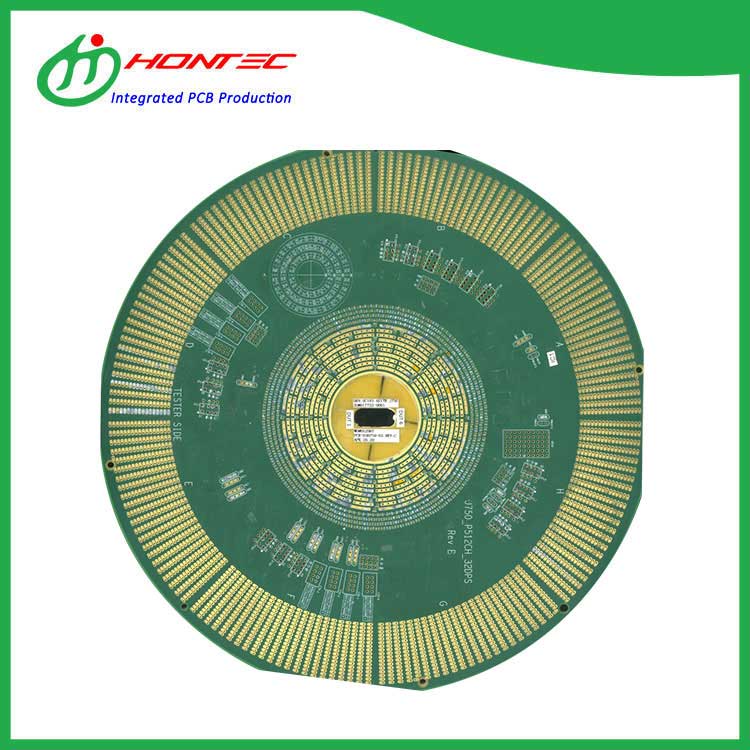

PCB privo di alogeni - l'alogeno (alogeno) è un elemento Duzhi non dorato del gruppo VII in Bai, inclusi cinque elementi: fluoro, cloro, bromo, iodio e astato. L'astato è un elemento radioattivo e l'alogeno viene solitamente indicato come fluoro, cloro, bromo e iodio. Il PCB privo di alogeni è protezione ambientale Il PCB non contiene gli elementi di cui sopra.
Il PCB Tg250 è realizzato in materiale poliimmidico. Può resistere a lungo alle alte temperature e non si deforma a 230 gradi. È adatto per apparecchiature ad alta temperatura e il suo prezzo è leggermente superiore a quello del normale FR4
Il PCB S1000-2M è realizzato in materiale S1000-2M con un valore TG di 180. È una buona scelta per PCB multistrato con alta affidabilità, prestazioni ad alto costo, alte prestazioni, stabilità e praticità
Per le applicazioni ad alta velocità, le prestazioni della lastra giocano un ruolo importante. Il PCB IT180A appartiene alla scheda ad alta Tg, che è anche comunemente usata alla scheda ad alta Tg. Ha prestazioni ad alto costo, prestazioni stabili e può essere utilizzato per segnali entro 10G.
ENEPIG PCB è l'abbreviazione di doratura, palladio e nichelatura. Il rivestimento per PCB ENEPIG è l'ultima tecnologia utilizzata nell'industria dei circuiti elettronici e nell'industria dei semiconduttori. Il rivestimento in oro con uno spessore di 10 nm e il rivestimento in palladio con uno spessore di 50 nm possono raggiungere una buona conduttività, resistenza alla corrosione e resistenza all'attrito.
