Quando si progettano dispositivi elettronici moderni, una sfida persistente tiene svegli la notte molti ingegneri. Come possiamo garantire che i segnali viaggino in modo pulito e affidabile a velocità incredibilmente elevate? Questa domanda è al centro delle applicazioni ad alte prestazioni come l’infrastruttura 5G, i radar avanzati e le comunicazioni satellitari. Al centro della risoluzione di questa sfida c’è ilHScheda ad alta frequenza. AHONTEC, siamo specializzati nella realizzazione di questi componenti critici, trasformando i principi teorici della progettazione in prodotti tangibili e ad alta affidabilità che soddisfano le rigorose esigenze della tecnologia odierna.
Quali sono i principi fondamentali alla base della riduzione al minimo della perdita di segnale

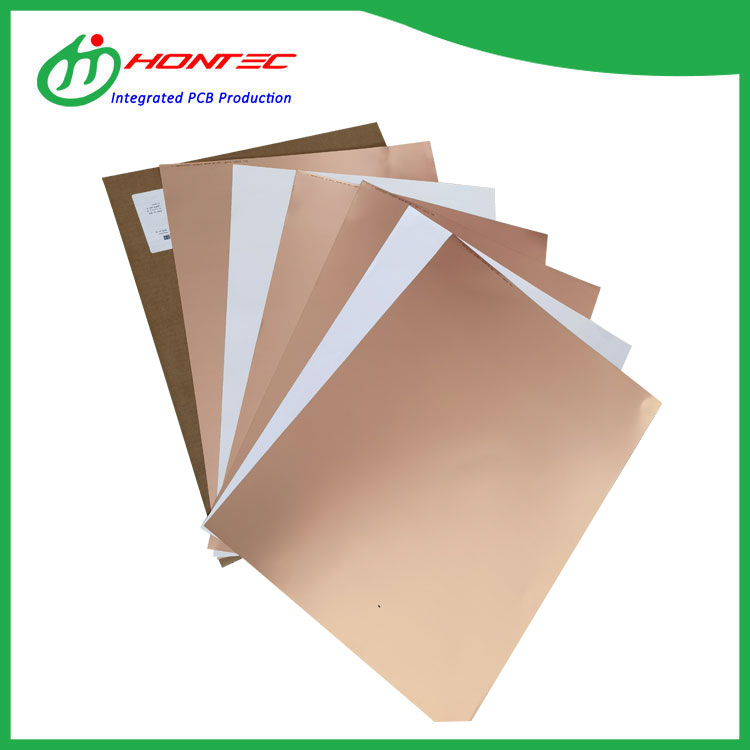

Per affrontare la perdita di segnale, dobbiamo prima capire cosa la causa. UNScheda ad alta frequenzanon è solo un PCB standard. Il suo design controlla meticolosamente diversi fattori chiave. La coerenza della costante dielettrica (Dk) è fondamentale, poiché le variazioni possono distorcere i segnali. Altrettanto critico è il fattore di dissipazione (Df), che determina quanta energia del segnale viene persa sotto forma di calore all'interno del materiale del substrato. AHONTEC, la nostra filosofia di design inizia con la selezione dei materiali. Collaboriamo con i principali fornitori di laminati per utilizzare substrati con valori Dk/Df ultra bassi e stabili, garantendo un comportamento del segnale prevedibile fin dalle fondamenta della scheda.
In che modo l'impedenza controllata e il routing di precisione fanno la differenza
Una volta scelto il materiale giusto, la precisione prende il sopravvento. Come possiamo mantenere l'integrità del segnale lungo l'intero percorso della traccia. La risposta sta nel routing dell'impedenza controllata e nel sofisticato design di stack-up. Il nostro team di ingegneri utilizza software di simulazione avanzato per modellare lo stack-up del PCB prima dell'inizio della produzione. Ciò ci consente di definire larghezze di traccia e spaziatura precise per raggiungere l'impedenza target, tipicamente 50 o 100 ohm, riducendo al minimo le riflessioni. Per unScheda ad alta frequenza, questa precisione non è negoziabile. Garantiamo tolleranze di impedenza strette, spesso fino a ±5%, per garantire che il tuo progetto funzioni come simulato.
Quali caratteristiche specifiche del prodotto combattono le interferenze elettromagnetiche
Le interferenze, sia emesse che ricevute, possono paralizzare un circuito sensibile. Allora, come funziona un file ben progettatoScheda ad alta frequenzascudo contro questo. Il nostro approccio integra molteplici strategie direttamente nella fabbricazione della scheda:
Schemi di messa a terra avanzati:Utilizzando la messa a terra multipunto e piani di terra dedicati per fornire un riferimento e una schermatura puliti.
Vie di schermatura:Implementazione di vie di "cucitura" sfalsate attorno alle tracce critiche per creare gabbie di Faraday.
Finitura superficiale:Offre scelte come l'oro ad immersione in palladio elettrolitico al nichel chimico (ENEPIG) per una conduttività superficiale e un'integrità del segnale superiori alle alte frequenze.
Per illustrare le specifiche che danno vita a questi principi, consideriamo i parametri di uno standardHONTECofferta ad alta frequenza:
| Categoria dei parametri | Specifica tipica | Beneficio |
|---|---|---|
| Materiale principale | Rogers RO4350B, Taconic TLY | Dk stabile e con perdite ridotte per prestazioni costanti |
| Tolleranza di impedenza | ±5% o migliore | Riduce la riflessione del segnale e garantisce l'integrità |
| Traccia/spazio minimo | 3/3 milioni | Consente un routing denso e ad alta velocità |
| Finitura superficiale | ENEPIG, Argento ad immersione | Eccellenti prestazioni dell'effetto pelle del segnale |
| Tolleranza foro placcato | ±2 milioni | Garantisce affidabilità tramite connessioni e schermature |
Perché la collaborazione con un produttore esperto è fondamentale
Progettare un affidabileScheda ad alta frequenzatrascende seguendo una lista di controllo. Richiede una profonda conoscenza dei materiali, una produzione di precisione e test rigorosi. Questo è dove ilHONTECil vantaggio diventa chiaro. La nostra esperienza trasforma progetti complessi in prodotti realizzabili e ad alto rendimento. Non forniamo solo schede; diventiamo un'estensione del tuo team di ingegneri, offrendo feedback sulla progettazione per la producibilità (DFM) per prevenire i problemi. Con le nostre attrezzature all'avanguardia e un ambiente di processo controllato, garantiamo ogniScheda ad alta frequenzache lascia la nostra struttura soddisfa i più elevati standard di qualità e prestazioni.
Sei pronto a eliminare la perdita di segnale e le interferenze dal tuo prossimo progetto ad alta velocità. Collabora con un team che comprende le sfumature critiche. PermettereHONTECfornire la base affidabile e ad alte prestazioni che la vostra innovazione merita.Contattacioggi con i requisiti del tuo progetto e discutiamo di come possiamo dare vita alle tue applicazioni ad alta frequenza più impegnative.
