I valori fondamentali di HONTEC sono "professionale, integrità, qualità, innovazione", aderire al Business Prospering basato su scienza e tecnologia, la strada della gestione scientifica, sostenere il "Basato sul talento e la tecnologia, fornisce prodotti e servizi di alta qualità , per aiutare i clienti a raggiungere il massimo successo "filosofia aziendale, ha un gruppo di personale di gestione di alta qualità con esperienza e personale tecnico.La nostra fabbrica fornisce PCB multistrato, PCB HDI, PCB in rame pesante, PCB in ceramica, PCB a monete in rame sepolto.Benvenuti a comprare i nostri prodotti dalla nostra fabbrica.
View as

  • Il foro per tappi in pasta di rame realizza un assemblaggio ad alta densità di circuiti stampati e pasta di rame non conduttiva per i fori passanti del cablaggio. È ampiamente utilizzato nei satelliti dell'aviazione, nei server, nelle macchine di cablaggio, nella retroilluminazione a LED, ecc. Di seguito è riportato un foro del plug in pasta di rame a 18 strati, spero di aiutarti a capire meglio il foro del plug in pasta di rame a 18 strati.

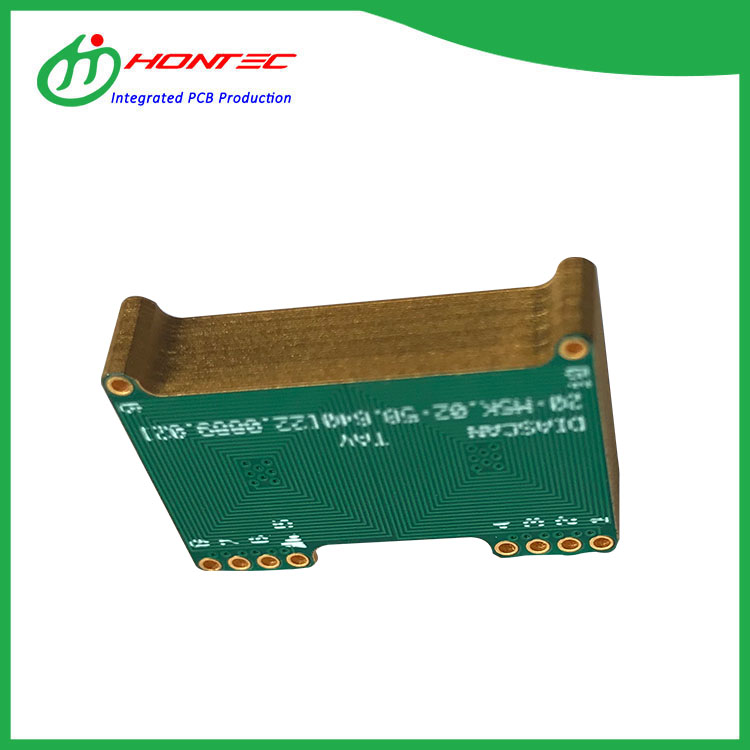

  • PCB bobina di dimensioni ultra piccole-confrontata con la scheda del modulo, la scheda bobina è più portatile, di dimensioni ridotte e di peso. Ha una bobina che può essere aperta per un facile accesso e una vasta gamma di frequenza. Il modello di circuito è principalmente avvolgimento e il circuito con circuito inciso anziché le tradizionali curve di filo di rame viene utilizzato principalmente nei componenti induttivi. Ha una serie di vantaggi come alta misurazione, alta precisione, buona linearità e struttura semplice. Il seguente è di circa 17 strati a bobina di dimensioni ultra piccole, spero di aiutarti a comprendere meglio 17 strati a bobina a spirale ultra piccole.

  • La scheda HDI (interconnettore ad alta densità), ovvero la scheda di interconnessione ad alta densità, è un circuito con una densità di distribuzione di linea relativamente alta usando micro ciechi e sepolti tramite la tecnologia. Il seguito è di circa 10 strati di PCB HDI, spero di aiutarti a comprendere meglio il PCB HDI a 9 passaggi HDI

  • BGA è un piccolo pacchetto su un circuito stampato e BGA è un metodo di confezionamento in cui un circuito integrato utilizza una scheda di supporto organica.Questo è un PCB BGA piccolo a 8 strati, spero di aiutarti a capire meglio il PCB BGA a 8 strati piccolo .

  • Il PCB HDI a 5STEP viene premuto prima 3-6 strati, quindi vengono aggiunti 2 e 7 strati e infine vengono aggiunti 1-8 livelli, un totale di tre volte. I seguenti sono circa 8 livelli 3STEP HDI, spero di aiutarti a comprendere meglio 8 livelli 3Step HDI.

  • Il substrato PCB DE104 è adatto per: substrato speciale per la comunicazione e le industrie dei big data. Il seguente è di circa 8 livelli FR408HR, spero di aiutarti a comprendere meglio 8 layer FR408HR.
